怎么使用繼電器電路做出上升沿和下降壓功能

在一次課堂上講解上升沿和下降沿指令時，一想法較多的學員（愛提問的學員收獲往往比一般人多），提出能不能不使用上升沿和下降沿指令，在程序中用繼電器能做出同樣的功能嗎？

  我毫不猶豫回答，Of course，這個是不用懷疑的，只是程序比上升沿下降沿指令要復雜一點而已，既然有人提出就當案例在課堂講解！

分析：

上升沿指令：當檢測到邏輯狀態由0變1時，執行一個掃描周期。

程序中的元件： X000為按鈕開關   Y000為輸出指示燈  M0  M1為程序中的輔助繼電器

要求實現：

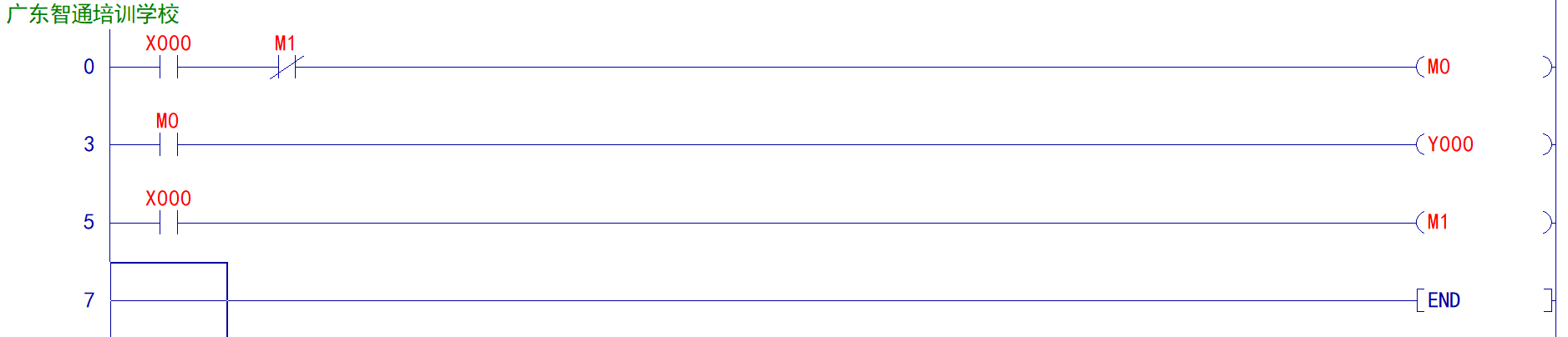

當X000按下狀態由0變1時，第一個掃描周期Y000狀態為1，即使X000繼續保持為1，在第二個掃描周期開始，Y000狀態為0。程序如下：

程序分析：因程序掃描順序和方向是，從左往右，從上到下。

當X000接通時，因M1輔助繼電器觸點是常閉，信號通過，M0線圈為1，M0常開觸點閉合，Y000線圈為1。當掃描到第5步，X000狀態為1，輔助繼電器M1線圈為1，故而在下一個掃描周期中，M1常閉斷開，M0線圈不再得電，同時M0常開斷開，Y000狀態為0.

下降沿指令：當檢測到邏輯狀態由1變0時，執行一個掃描周期。

程序中的元件： X001為按鈕開關   Y001為輸出指示燈  M2  M3為程序中的輔助繼電器

要求實現：

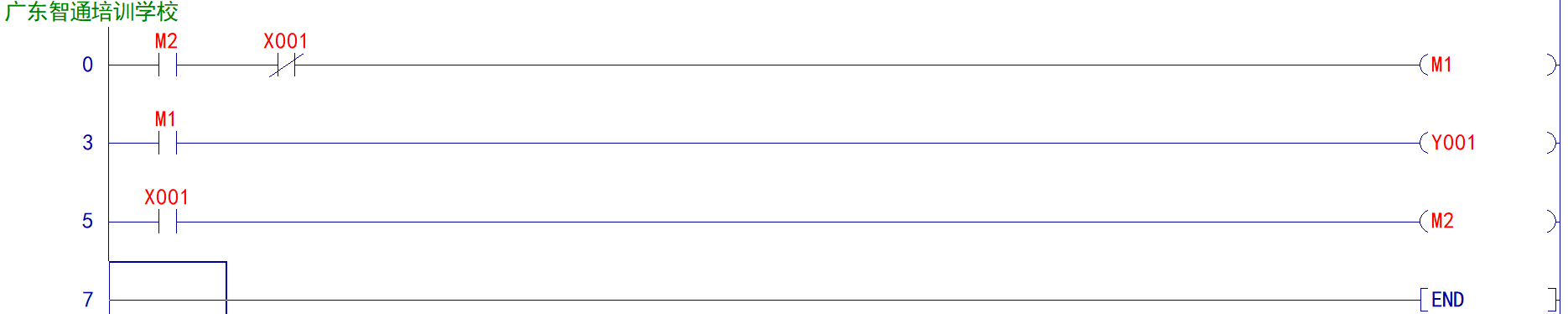

當X001按下狀態由0變1時，Y001狀態不變，依然為0，當X001按鈕松開由1變0時，Y001狀態輸出為1，一個掃描周期，接下來Y001輸出為0。程序如下：

程序分析：因程序掃描順序和方向是，從左往右，從上到下。

在第1步程序中使用X001常閉觸點，按下X001時，X001由1變0，按鈕繼續保持，M1線圈無變化，狀態為0。當掃描至第5步時,X001的常開閉合，輔助繼電器M2線圈狀態為1，此時第0步M2的常開觸點閉合，但因X001常閉觸點已斷開，故而M1線圈不能輸出。將X001松開由1變0時，常閉恢復，因此時M2常開是閉合的，所以M1線圈得電，狀態為1，第3步M1常開閉合，Y001狀態為1，當再次掃描到第5步，X001斷開，M2線圈狀態為0，下個掃描周期中，第0步M2常開恢復，M1線圈不再為1，Y001狀態為0。
