一， 意思

1.用特定的數值顯示字母，數字，符號。

2.字母，數字，符號又稱之為字符.

3.多個字母和數字又稱之為字符串(STRING)。

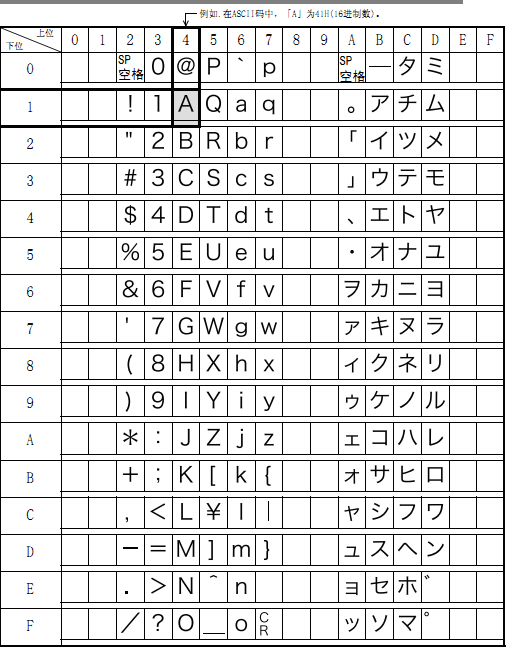

如下圖

二， 指令使用

（需謹記1個字符占ASCII的8個位，也就是說一個D區只能存放2個字符）

1.ASC   字符轉ASCII碼  一次固定轉8個字符，如果不夠8個字符默認為空格。

如：ASC     ABCD   D0

總共會轉8個字符一個D區只能存放2個字符，所以指令默認占用4個D區

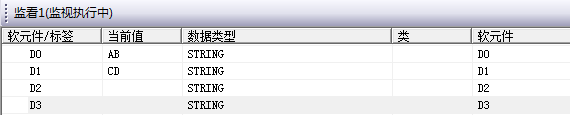

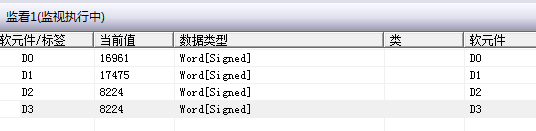

如下圖所示

D0  存放  AB    D1   存放  CD   D2  存放  2個空格    D3  存放  2個空格

數據格式選擇STRING字符串格式

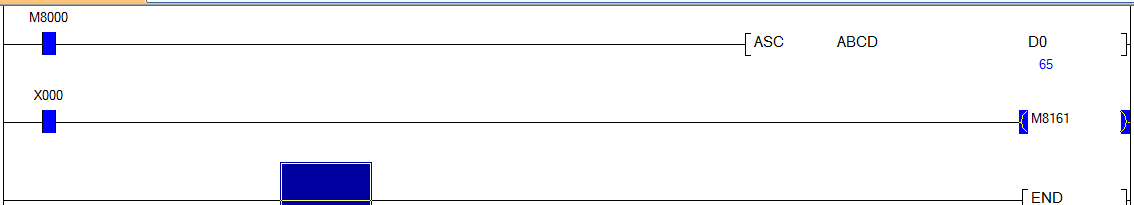

M8161：選擇8或16位模式

影響ASC，ASCI，HEX,RS,CCD等指令位的使用

M8161=OFF時16位模式則如上圖只是用了4個寄存器。

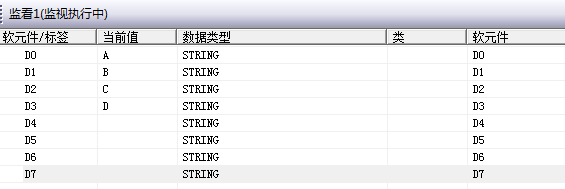

M8161=ON時    8位模式則使用8個寄存器的低8位，高8位則不使用。

如下圖：

2.ASCI數值轉ASCII碼，要以16進制輸入。

如ASCI   H1234     D0     K4

H1234:要轉換成ASII碼的數值

D0：轉換后的結果存放首地址

K4：要轉化數據的個數   K4  轉換4個ASII碼

如果寫K1只轉換1個，K2轉換2個,K3轉換3個……..

將H1234轉換為ASCII碼后，存放在以D0為首地址的4個字節中

多了重復存放。

少了少存放。

可以將轉化來的數據做對比

D0：當中12849=16#3231

D1:當中13363=16#3433  對應上表

同樣需記得M8161的影響

3.HEX  將ASCII碼轉換數值

HEX    D0   D10     K4

D0：存放有ASCII碼的地址寄存器首地址

D10：將ASCII轉換后存放的地址寄存器首地址

K4：轉換的個數，如果寫K1只轉換1個，K2轉換2個,K3轉換3個……..

同樣需記得M8161的影響

4.$MOV字符傳送

$MOV  “I Love You” D0

將字符傳送要以D0為首地址連續N個地址

N由PLC自己做判斷
