三菱N：N網絡通訊

一，概念

1. 只支持三菱FXPLC與三菱FXPLC之間的通訊。

最多支持8臺FX系列PLC之間的通訊

2. 數據的連接是在最多8臺PLC之間自動更新

3. 總長度不允許超過500M（在所有的通訊板都使用ADP通訊板的情況下可達500M）

4. N網的運行模式有3種

二，支持的PLC種類

FX1N以上的PLC。使用的是RS485通訊

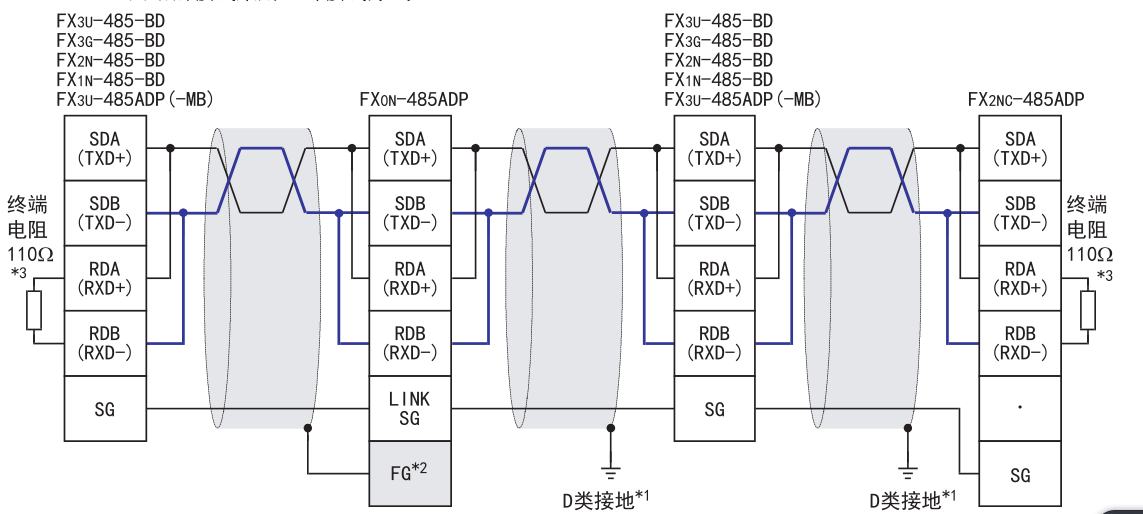

三．接線N網絡采用一對一接線

終端電阻：在通訊的開始端和終點端都要使用終端電阻，防止外部信號干擾。

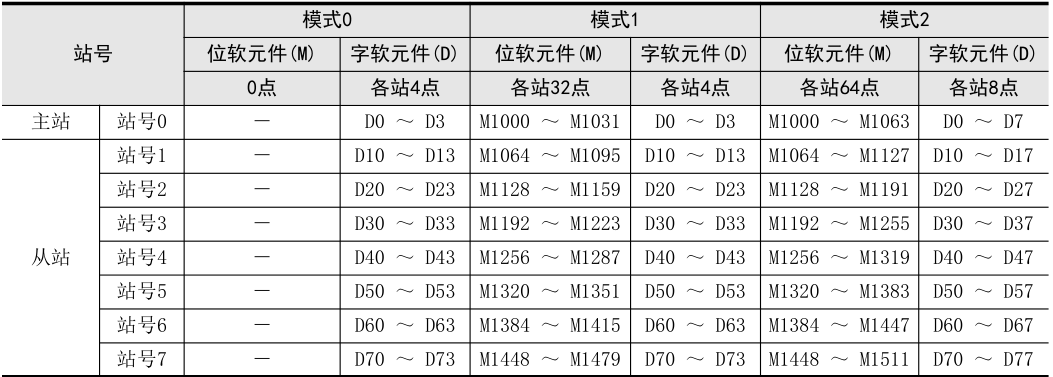

四，N網使用的模式

注意：所有數據為共享的（例如：用模式0  在主站D0當中傳入數值，剩下各個從站D0數值與主站D0數值相同。）

五．參數設置

參數設置：所有參與N:N網絡的PLC一定要在程序的第一步寫上M8038的常開點。寫入程序后要重啟PLC

D8176    站號設定(0~7,  0表示主機，其它為從機)

以下參數主機才要設置

D8177    從機數量（1~7）

D8178    通訊模式（0，1，2）

D8179    通訊失敗重試次數

D8180    通訊超時時間設定（單位10MS 比如K6=60MS）

六．程序編寫

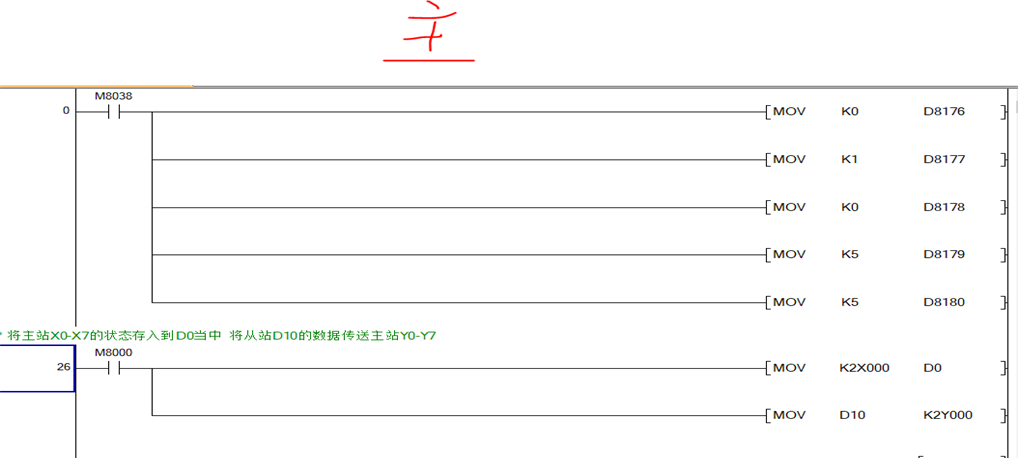

主站中（注意必須是第0步開始編輯）

1. 在M8038的常開點后編寫參數設置程序。

2. D8176    站號設定(0~7,  0表示主機，其它為從機)

3. D8177    從機數量（1~7）

4. D8178    通訊模式（0，1，2）

5. D8179    通訊失敗重試次數

6. D8180    通訊超時時間設定（單位10MS 比如K6=60MS）

7.3U以上的PLC在使用通道2的時候要輸出M8179

8.寫需要傳輸的數據。

9.寫需要接受的數據

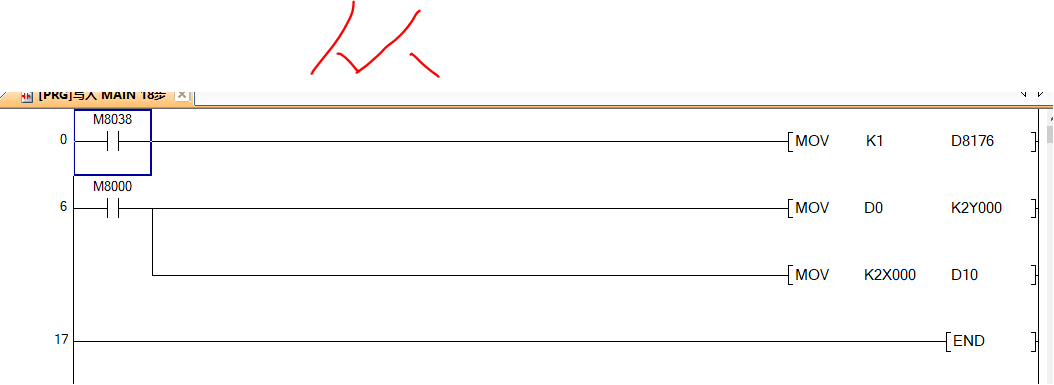

從站中也是第0步開始編寫  從站步驟一樣

1.D8176    站號設定(0~7,  0表示主機，其它為從機)

2.寫需要傳輸的數據。

3.寫需要接受的數據

主站的X0-X7控制從站Y0-Y7

從站的X0-X7控制主站Y0-Y7
