三菱PLC比較指令詳解

1.比較有大于小于等于大于等于小于等于不等于

＞ <    =   ≥或>=   ≤或<=   <>

2.三菱中指令的輸入LD +＞ <    =   ≥或>=   ≤或<=   <>+變量地址+比較值常數

當S>S1的時候觸點接通

K:10進制

H:16進制

3. LD +＞ <    =   ≥或>=   ≤或<=   <>+變量地址+比較值常數（為16位比較指令  最大比較值為32767）

LDD+＞ <    =   ≥或>=   ≤或<=   <>+變量地址+比較值常數（32位比較指令最大可比較20億多）

當用32位比較指令時，用變量會自動占用下一個地址

4.比較指令可以用于1變量與常數比較

                  2.變量與變量比較

                  3.定時器當前值與變量或常數比較

                  4.計數器當前值與變量或常數比較

區間比較

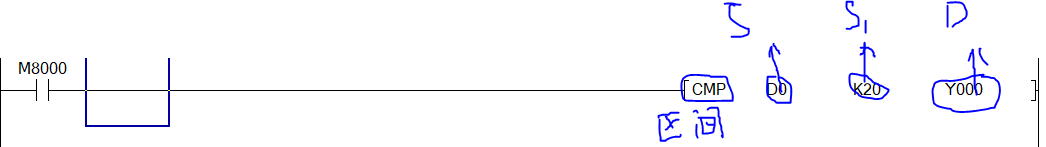

1. CMP地址 比較值 位（16位）

S:比較

S1：比較值可為常數也可以為變量

D：比較后的狀態位（占用3個）如上圖Y0  站Y0 Y1 Y2 三個位

S>S1時 D第一位為1

S=S1時 D第二位為1

S<S1時 D第三位為1

DCMP  （32位）

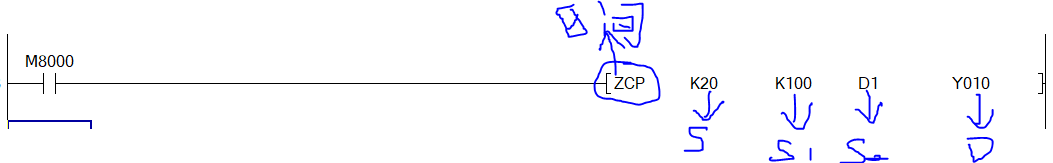

2.ZCP  下限 上限  地址 位（16位區間比較）

S:下限

S1：上限

S2：比較的地址

D：輸出的結果占3個位

S2<S時    D第一個位為1

S≤S2≤S1時 D第二個位為1

S2>S1時   D第三個位為1

用于如液位檢測，溫度檢測等

DZCP(32位區間比較)
