西門子高速計數器指令講解

1. S7-200中CPU224和CPU226有6組高速計數器

HSC0-HSC5

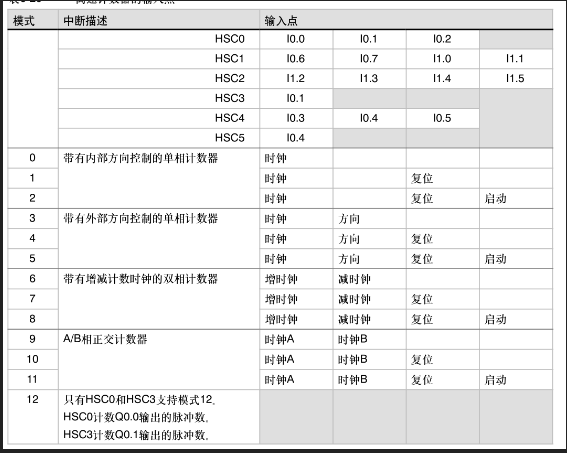

1. 每一個高速計數都有固定的計數端子和功能端子

2. 高速計數器的模式有0-11號模式 每一種模式都有不同的功能

其中HSC0和HSC3除0-11號以外還支持12號模式

3. 0-11號模式總共分4大類

  單相計數1 由內部改變計數方向     0-2號模式  0-5模式相當于三菱C235-C245

  單相計數2 由外部改變計數方向     3-5號模式

  兩相計數                         6-8號模式  ===三菱的C246-C250

  A/B相正交計數                   9-11號模式 ===三菱的C251-C255

1. 單向計數1  通過PLC內部高速計數器控制字節中的一個位，來確定增計數還是減計數。

2. 單向計數2  通過控制高速計數器功能端子，來控制增或者減計數

3. 兩向計數   分出2個計數端子分別對應增計數和減計數，（增/減時鐘，只允許接一相）

4. A/B相正交計數  接2相  正轉增計數 反轉減計數（常用）

4. 編程步驟

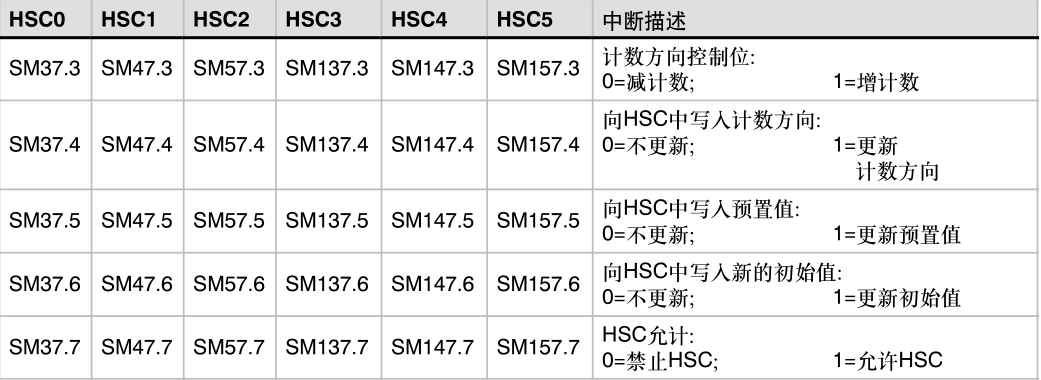

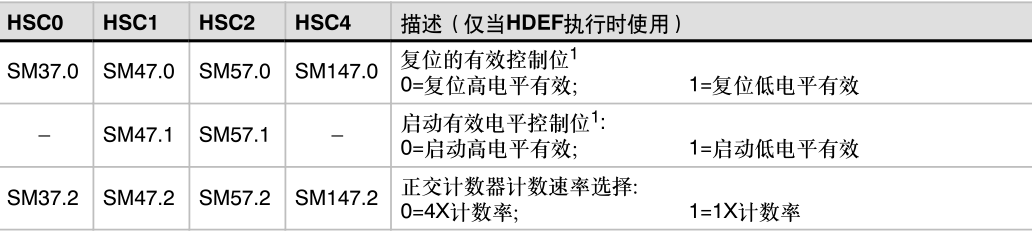

第一步.定義高速計數器的控制字節

運行單相計數和兩相計數用16#F8——SMB37或SMB47等等

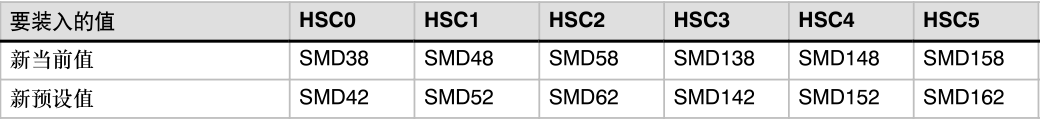

第二步：寫入當前值和預設值

預設值：用來產生中斷

第三步：定義計數模式

HSC：高速計數器0.1.2.3.4.5

MODE：高速計數器模式0-12

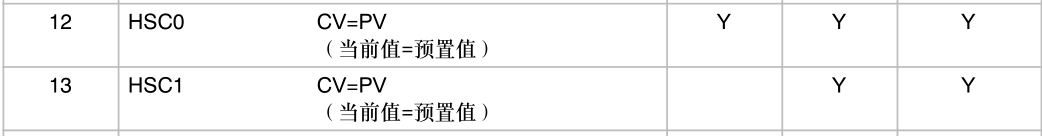

第四步：中斷允許和中斷連接

第五步：執行高速計數器

N：執行哪一種高速計數0.1.2.3.4.5

如需只需要高速計數功能只需要使用第一步，第三步和第五步。

注意：1.當修改了高速計數器任意設定值，需從新接通HSC指令

      2.0-8號模式只能接一相

      3.當執行了HSC指令，當前值自動清零
