PLC快速入門-PLC編程入門學習步驟

PLC作為一門技術、一門學科，想要簡簡單單學會是不可能的，可以說是入門容易，深究難，當然，我們也還是可以找到PLC快速入門的方法。但是也還是需要我們掌握PLC編程入門學習步驟的，下面一起來看看。

PLC編程入門學習步驟

第一部分：小型CP系列1、I/O接線

1、PLC接線

（1）、PLC輸入接線包括按鈕輸入接線、NPN型接近或光電開關接線、PNP型接近或光電開關接線。

（2）、PLC輸出接線包括繼電器輸出型接線、晶體管NPN型輸出接線、晶體管PNP型輸出接線。同時按負載的不同類型進行接線，如：燈、繼電器、伺服等。主要掌握PLC的幾種不同輸出類型的差別，接線上的注意點。（接線的基本技巧是電流導通法和電壓的適應負載）

（3）、實際動手把按鈕和繼電器接入PLC。實現單按鈕啟停。

2、簡單編程

（1）、熟悉軟件的基本操作包括：OMRON軟件刻錄、安裝，打開編程軟件，新建工程，保存工程，打開工程，與PLC在線，模擬，監視I/O地址，新建任務，新建段，新建I/O表，設置PLC參數等。

（2）、了解小型PLC的I/O分配和擴展包括：CP1E/CP1L/CP1H三個系列本體的I/O分配和三個系列擴展模塊的I/O分配。弄懂外部輸入輸出，PLC內存分配（各部分內存區的作用和不同點）。

（3）、熟悉基本指令包括：TIM/SET/RSET/KEEP/CNT/MOV/MOVL/XFER等指令。

（4）、學會PLC的簡單操作（如上下載程序）包括：懂得撥碼開關的作用和設置，USB上下載程序，串口上下載程序等。

（5）、PLC硬件的熟悉、選型。包括：熟悉小型PLC的各個系列、各個型號的特點和區別。他們包含的功能、擴展等。

3、掌握小型PLC的一些基本功能

（1）、脈沖控制功能（重點掌握）包括：弄懂脈沖控制原理，CW/CCW與脈沖加方向控制的區別，連續模式與獨立模式的區別，原點搜索的作用，相對與絕對的差別。學會點動、停止、相對位置正反轉、原點搜索（熟悉掌握原點搜索的幾種不同方式的區別和設置）、絕對位置正反轉、自動往復走等功能。通過以上功能掌握SPED/INI/PLUS/PLS2/ACC等指令的使用。

（2）、串口通信功能（重點掌握）包括：串口通信原理、接線、端口定義。PLC與觸摸屏連接、PLC與PLC連接、PLC與電腦連接、PLC與溫控器/變頻器等連接、PLC與第三方設備連接。根據以上的幾種連接，掌握NT-LINK/PC-LINK/HOST-LINK/TOOLBUS/串口網關/RS-232C(無協議）等通信方式。學會與不同設備通信時連接線的制作。

（3）、以太網通信功能（重點掌握）包括：以太網通信原理，IP地址的作用和設置，了解TCP和UDP方式的差別，了解路由表的作用，學會制作路由表。掌握CP1W-CIF41、CJ1W-EIP21、CJ1W-ENT21等以太網模塊的使用，了解OMRON FINS指令的通信和CJ1W-EIP21數據共享功能。

（4）、高數計數功能包括：接線，旋轉編碼器的原理及使用，PLC的高數計數設置，高數計數的幾種不同方式的原理及使用，高數計數中斷功能，比較表登錄比較等。

（5）、模擬量功能包括：了解數模轉換和模數轉換，平均值功能，峰值功能和谷值功能等。知道電流與電壓的差異，懂得如何接線等。

（6）、中斷功能包括：中斷原理及作用。區分定時中斷、外部I/O中斷、高數計數中斷、輸入中斷。

第二部分：中型CJ系列

1、了解CPU及各種模塊硬件構成

（1）、CPU模塊包括：CJ1M/CJ1G/CJ1H以及CJ2M/CJ2H這幾個系列CPU的功能，硬件結構，特點等。

（2）、了解其它各種模塊的作用包括：I/O輸入輸出單元（CJ1W-ID211/261和CJ1W-OD211/261)、以太網模塊（CJ1W-ETN21/CJ1W-EIP21)、位置控制單元（CJ1W-NC113/213/413/133/233/433)、模擬量輸入單元（CJ1W-AD041/081)、模擬量輸出單元（CJ1W-DA041/081)等。

2、控制功能

（1）、伺服控制主要掌握CJ1W-NC413的功能。包括：控制原理、接線、直接操作、存儲器操作、學會CX-Position軟件的使用。

（2）、網絡控制主要掌握以太網控制和DeviceNet控制功能。以太網包括：CJ1W-ETN21與CJ1W-EIP21的差異、以太網通信原理、以太網通信特點、了解OMRON FINS通信功能（掌握SEND/RECV/CMND等指令的使用）、了解CJ1W-EIP21的數據共享功能（掌握Network Configurater軟件的的使用）。DeviceNet包括：CJ1W-DRM21模塊的使用及接線、OMRON DeviceNet從站的數據共享配置、其它廠家DeviceNet從站的數據共享配置。

（3）、串口通信主要掌握CJ1W-SCU21/31/41模塊的使用。了解協議宏功能以及CX-Protocol軟件的使用。

（4）、模擬量控制主要掌握CJ1W-AD041/081和CJ1W-DA041/081模塊的使用。

3、PLC編程

（1）、了解CJ系列的I/O及內存分配

（2）、學會創建I/O表

（3）、掌握梯形圖編程、功能塊的使用、SFC順序功能圖編程、ST語言編程。

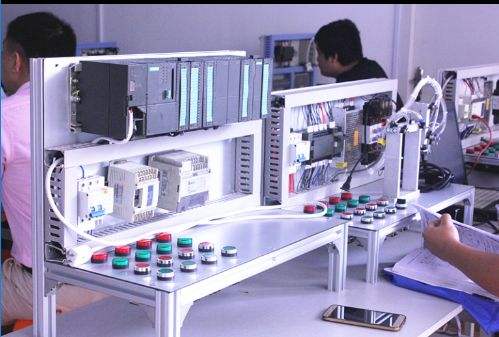

第三部分：實驗

（1）、觸摸屏連接PLC實驗；

（2）、高數計數和中斷功能實驗；

（3）、模擬量控制變頻器程序的編寫與測試；

（4）、RS485通信方式控制變頻器的程序編寫與測試；

（5）、DeviceNet通信的實驗；

（6）、小型PLC與CJ內置脈沖控制的動手實驗；

（7）、NC單元的脈沖控制功能的動手實驗；

（8）、PC-Link通信實驗；

（9）、串口無協議通信TXD、RXD指令程序的編寫與測試；

（10）、以太網通信SEND/RECV/CMND指令程序的編寫與測試；

（11）、溫控器與PLC通信實驗。
