今天智通PLC編程培訓機構給大家講講我們的PLC怎么實現人機界面通訊問題，這在PLC技術培訓中也是比較常見的一些問題，下面一起具體來看看。

我們在進行HMI與PLC通信的時候，都要解決一個問題，即HMI與PLC通信連接的參數設置問題，這是很多學員會問到的一個問題，這也是我們學習的重點。觸摸屏與PLC的通信又分為幾種，一種是HMI控制一臺本機PLC，；另一種是HMI控制一臺遠程PLC。那么我們就先學習一下威綸通觸摸屏如何控制一臺本機PLC，即其參數應該怎么設置。

首先我們要知道“本機PLC”是指什么？所謂的“本機 PLC” 是指與本地 HMI 直接連接的 PLC。如果我們要控制本機 PLC 時，需要先新增這種類型的設備。操作方法如下：

1、點擊“編輯” 菜單的“系統參數設置”， 在彈出的對話窗中點擊 “新增”，就可打開 “設備屬性”對話框。

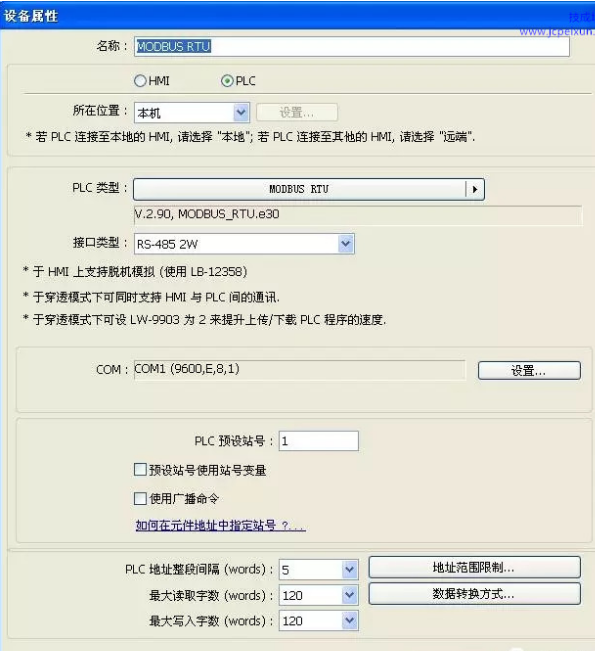

2、在打開的“設備屬性”中進行設置本機PLC參數，我們要設置設備的名稱、所在位置、PLC類型、接口類型等，這里以PLC類型為MODBUS RTU為例進行設置，見下圖。

在這里我們要注意的是，PLC接口類型可以選擇 RS-232、RS-485 2W、RS-485 4W、以太網、USB 以及CAN Bus 。如果接口類型是RS-232、RS-485 2W、RS-485 4W，可以點擊對話框中的“設置”，可以“通訊端口設置”對話框，進行設定通訊端口參數，包括通訊端口、波特率、數據位、校驗、停止位等。

如果接口類型是以太網的，可以點擊對話框中的“設置”，打開“IP 地址設置”對話框，我們要正確設定PLC的IP地址和端口號。假如我們對PLC類型選擇為S7-200 Smart Ethernet，接口類型默認就是以太網的。

如果接口類型是USB，就不需再設定，檢查“設備屬性”內的各設定值是否正確就可以了。在完成上述的各項設定后，在設備列表中可以發現新增了一個名稱為 “本機 PLC 1”的設備，這樣就完成了觸摸屏控制一臺本機PLC所要進行的參數設置。

通過個例的學習，我們的PLC技術培訓學員們應該學會舉一反三，多學多問，在學習PLC的路上走得更遠。更多內容，關注智通職業培訓學院吧。
