今天智通職業技術培訓電工培訓班小課堂給大家講講線路控制供電原理及特點，這是一個基本的電工知識，首先能實現控制、安全可靠、成本低。其次，控制線路的功率都比較低。具體可以參看下文。

買一個國內某知名品牌，單相380V變220V、容量100VA的控制變壓器，大概也就50塊錢。100VA的容量對于小型機床等控制線路，完全足夠。另外控制變壓器屬于隔離變壓器，次級線圈不接地，安全可靠。

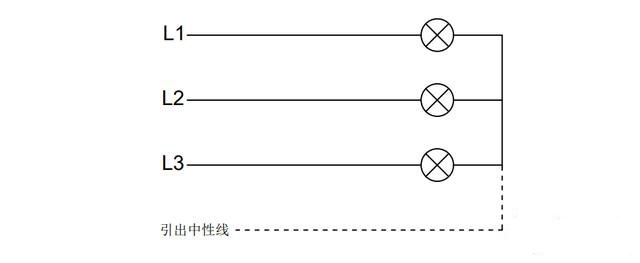

再來討論一下常見的其他方案，比如把三個功率（阻抗）一樣的燈接成Y型，然后引出中性線。如下圖所示

怎么給控制線路供電?控制線路的主要特點是什么

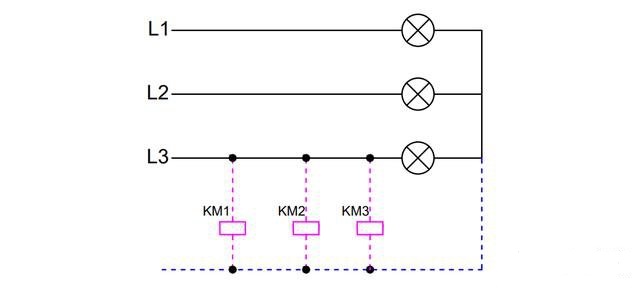

當三相平衡（三個燈阻值一樣）時，Y型連接點的電壓為零，所以可以從連接點引出一條線作中性線，然后用于控制線路的零線（如下圖）。最后再接上控制線路的線圈、指示燈等，如下所示：

注意，這種方法的前提是三相平衡！但是實際上能做到三相平衡嗎？

當然這是不可能！

在控制線路中，大量的用電設備是接觸器線圈、繼電器線圈。控制線路在工作的時候，線圈的數量是變化的。

比如星三角啟動，剛開始啟動時是兩個接觸器線圈+時間繼電器線圈工作；后面電機正常運行時，只有兩個接觸器線圈在工作，前后負載是一直變化的。所以會導致三相不平衡。

另外一個，交流接觸器線圈的電流在吸合前后也是不一樣的。交流接觸器線圈通電以后，在吸合瞬間電流非常大，隨著空隙的減少，電流也降低。這樣也會導致三相不平衡。

在接觸器線圈通電瞬間，由于突變的三相電流造成三相不平衡，從而引起用電多（電流大）的一相電壓降低。接觸器電壓不管過高或者過低都容易產生誤動作，這對設備來講是致命的。
