今天PLC課程培訓班給大家講講電磁離合器的工作原理。

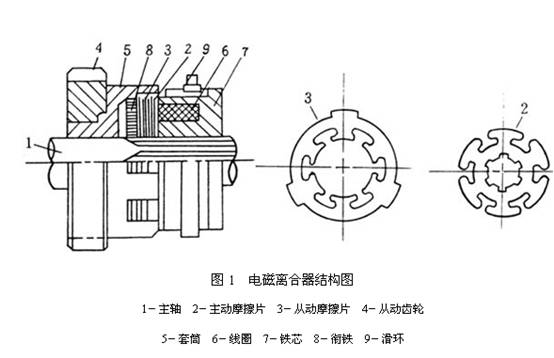

（1）結構認識（摩擦片式電磁離合器）：電磁離合器的結構圖如圖1所示。主要由激磁線圈、鐵芯、銜鐵、摩擦片及聯接件等組成。一般采用直流24V作為供電電源。

（2）動作原理分析：主動軸1的花鍵軸端，裝有主動摩擦片2，它可以沿軸向自由移動，因系花鍵聯接，將隨主動軸一起轉動。從動摩擦片3與主動摩擦片交替裝疊，其外緣凸起部分卡在與從動齒輪4固定在一起的套筒5內，因而從動摩擦片可以隨同從動齒輪，在主動軸轉動時它可以不轉。當線圈6通電后，將摩擦片吸向鐵芯7，銜鐵8也被吸住，緊緊壓住各摩擦片。依靠主、從動摩擦片之間的摩擦力，使從動齒輪隨主動軸轉動。線圈斷電時，裝在內外摩擦片之間的圈狀彈簧使銜鐵和摩擦片復原，離合器即失去傳遞力矩的作用。線圈一端通過電刷和滑環9輸入直流電，另一端可接地。

作用：電磁離合器是一種自動化執行元件，它利用電磁力的作用來傳遞或中止機械傳動中的扭矩。

類型認識：根據結構不同，分為摩擦片式電磁離合器、牙嵌式電磁器、磁粉式電磁器和渦流式電磁離合器等。

以上就是電磁離合器的一些工作原理了，感興趣的可以參考學習下，想要學習PLC課程？快來智通職業培訓學院吧！
