PLC的原理還是很簡單的，但是簡單要深入學習也是不易呢，今天PLC編程入門培訓小課堂先和大家講講我們的起保停電路。在日常應用中是需要了解的，很多老電工不會PLC就難以進步了，這里建議大家可以到智通教育多了解當下流行以及先進的PLC技術，加以培訓才不至于被技術淘汰。

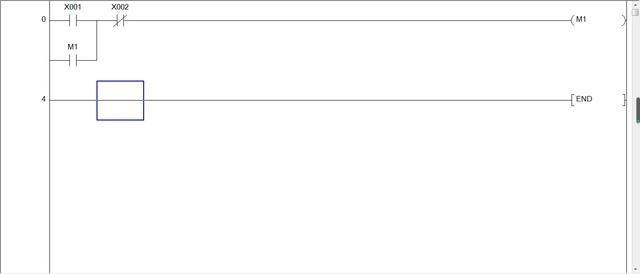

起保停電路

里面的X1就是啟動按鈕，X2是停止按鈕。右側輸出M1是接觸器的線圈。左側X1并聯的是接觸器M1的常開點。左右兩條豎的線分別是對應火零線

當我們按下X1按鈕。X1接通 X2接的是常閉也是同的 M1線圈就通電了接觸器就要?jiǎng)幼鳌３ｉ_點就會閉合。所以左邊與X1并聯的M1接觸器常開點也閉合。再當X1松開的時候由于M1閉合了但是這條電路還是通的，從M1到X2保持給M1接觸器的線圈供電。當按下X2。M1線圈斷電 左邊M1接觸器的常開點也斷開，整個接觸器就斷電了。這個就是我們常說的起保停電路。這也是貫穿我們編程前后的核心電路。

還有互鎖電路我們有兩個啟動按鈕，分別啟動另兩個接觸器 。一個停止按鈕。啟動一個接觸器自動斷開另外的接觸器。按停止按鈕 全部停止。

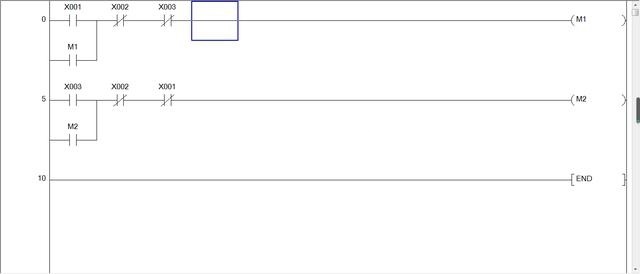

PLC中的互鎖電路

這個電路我們把它當做接線圖來看這就是一個互鎖電路。傳統的手工接觸器接線也是按照這個圖來的。當然PLC還集成了時間繼電器 計數器。一樣的使用和接線方式。

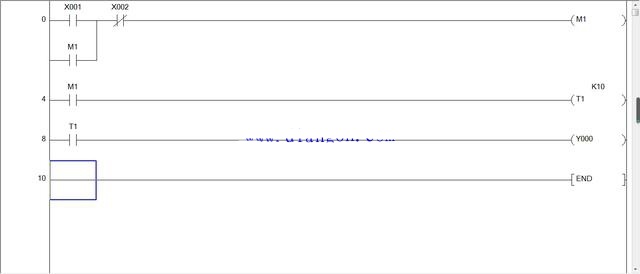

延時啟動

這個延時啟動M1線圈接通后時間繼電器T延時一秒 Y0輸出。與我們的傳統接線沒有什么區別。

這些電工基礎我覺得才是我們PLC的最重要的一個基礎。任何邏輯都是基于電工基礎搭建起來的，

就像我們的高樓大廈，馬路大橋，雖然功能不一樣，但是都是都用鋼筋水泥作為基礎。而我們這些起保停邏輯正是這些鋼筋水泥。有了這些框架你才能裝修或者裝別的。
