初學PLC編程還是有不少要注意的地方，PLC編程培訓小課堂下面為大家講講下面三個需要注意的方面。

1．雙線圈輸出

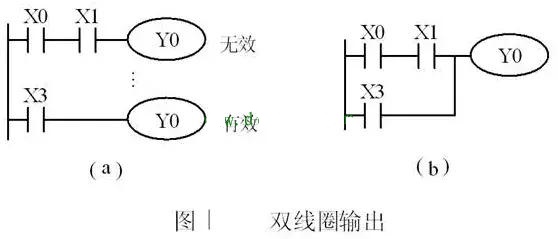

如果在同一個程序中，同一元件的線圈使用了兩次或多次，稱為雙線圈輸出。對于輸出繼電器來說，在掃描周期結束時，真正輸出的是最后一個Y0的線圈的狀態(見圖1a)。

Y0的線圈的通斷狀態除了對外部負載起作用外，通過它的觸點，還可能對程序中別的元件的狀態產生影響。圖1a中Y0兩個線圈所在的電路將梯形圖劃分為3個區域。因為PLC是循環執行程序的，最上面和最下面的區域中Y0的狀態相同。如果兩個線圈的通斷狀態相反，不同區域中Y0的觸點的狀態也是相反的，可能使程序運行異常。作者曾遇到因雙線圈引起的輸出繼電器快速振蕩的異常現象。所以一般應避免出現雙線圈輸出現象，例如可以將圖1a改為圖2b 。

2．程序的優化設計

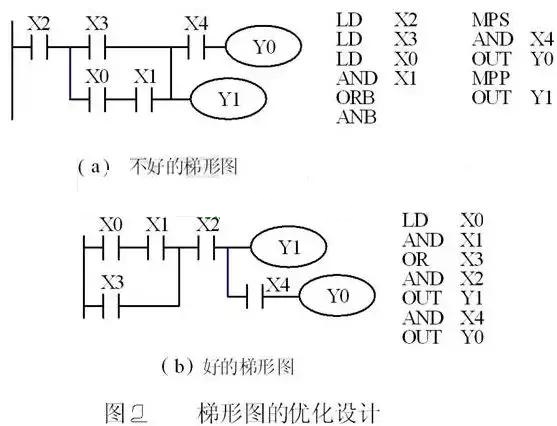

在設計并聯電路時，應將單個觸點的支路放在下面；設計串聯電路時，應將單個觸點放在右邊，否則將多使用一條指令(見圖2)。

建議在有線圈的并聯電路中將單個線圈放在上面，將圖2a的電路改為圖2b的電路，可以避免使用入棧指令MPS和出棧指令MPP。

3．編程元件的位置

輸出類元件(例如OUT，MC，SET，RST，PLS，PLF和大多數應用指令)應放在梯形圖的最右邊，宦們不能直接與左側母線相連。有的指令(如END和MCR指令)不能用觸點驅動，必須直接與左側母線或臨時母線相連。
