電工特種作業操作證-電感充放電的原理

通過了解電工行業相關知識，考取電工特種作業操作證，是電工的準入條件，新的一天智通電工培訓學院與大家學習電感充放電的原理，一起看看吧。

電感這個元件在電子電路中是經常見到的，我們炒菜用的電磁爐里面有線圈盤它是特制的電感、電源變壓器、電流互感器以及扼流圈都是電感。它在電路中一般起到濾波、扼流、調諧、延時、耦合、補償等很多作用，今天我們來說說電感是如何進行充放電的。

電感的充電原理-電工特種作業操作證

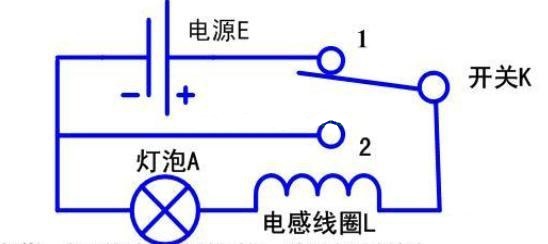

為了能夠清楚表述充電的原理，我們可以用下面的電路模型來進行說明問題。當我們把開關撥到1的位置的時候，由于電感的自感應原理，會建立一個左正右負的感應電動勢來阻礙電源對線圈的充電電流，此時電感線圈L里的電流會慢慢增大，與電感線圈的燈泡此時的亮度會慢慢變亮。從這個漸亮的過程我們可以推測到電感總是阻礙自身電流的變化的。

電感的放電原理-電工特種作業操作證

當我們把開關撥到2的位置時候會發現燈泡A并不會立即熄滅，而是慢慢熄滅的。這時候電感線圈相當于一個電動勢，其電感的左邊是正極右邊是負極。電感儲存的電能逐漸被燈泡消耗完。所以我們看到燈的亮度由亮慢慢變暗最后熄滅這樣一個漸進的過程。從這個電感的充電放電過程可以看出，電感中的電流是不能突變的，因此我們常常稱電感元件是“慣性元件”。
