電工證辦理費用-什么是三相交流電？相電壓和線電壓有什么區別？

說到三相交流電可能有些人陌生，因為三相交流多都是工業人用得多。一般電工可能也用不上，那么電工證辦理費用是多少？考取電工證需要學習三相交流電嗎？答案是肯定的，合格的電工需要知道單相交流電和三相交流電。下面一起和智通看看吧。

一、三相交流電基本概述-電工證辦理費用

三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統。目前，我國生產、配送的都是三相交流電。

三相交流電比單相交流電有很多優越性，在用電方面，三相電動機比單相電動機結構簡單，價格便宜，性能好；在送電方面，采用三相制，在相同條件下比單相輸電節約輸電線用銅量。實際上單相電源就是取三相電源的一相，因此，三相交流電得到了廣泛的應用。

使一個線圈在磁場里轉動，電路里只產生一個交變電動勢，這時發出的交流電叫做單相交流電。如果在磁場里有三個互成角度的線圈同時轉動，電路里就發生三個交變電動勢，這時發出的交流電叫做三相交流電。

交流電機中，在鐵芯上固定著三個相同的線圈AX、BY、CZ，始端是A、B、C，末端是X、Y、Z。三個線圈的平面互成120度角。勻速地轉動鐵芯，三個線圈就在磁場里勻速轉動。三個線圈是相同的，它們發出的三個電動勢，最大值和頻率都相同。

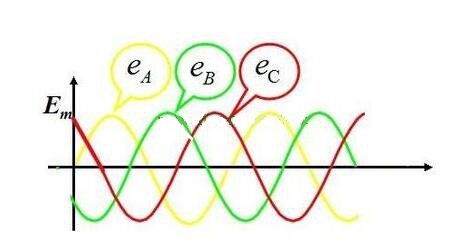

這三個電動勢的最大值和頻率雖然相同，但是它們的相位并不相同。由于三個線圈平面互成120度角，所以三個電動勢的相位互差120度。

二、相電壓-電工證辦理費用

三根火線中任意相線與零線之間的電壓叫相電壓Ua，Ub，Uc，我國的低壓供電系統中，三根相線各自與中性線之間的電壓為220伏。

三根相線彼此之間的電壓，稱為線電壓。在對稱的三相系統中，線電壓的大小是相電壓的1.73倍。在我國的低壓供電系統中，線電壓為380伏。

三、線電壓和相電壓的區別-電工證辦理費用

電力系統中常用的A，B,C三相。

相電壓就是單項電壓，即單項對地電壓，民用一般是220V。

線電壓就是常說的相間電壓，即每2相之間的電壓，動力電一般是380V。

在y型接法的變壓器中線電壓等于相電壓的根號3倍，相電流等于線電流。

在三角接法中線電壓等于相電壓，相電流等于線電流的根號3倍，功率P=根號3*UI。

四、相電流和線電流的區別-電工證辦理費用

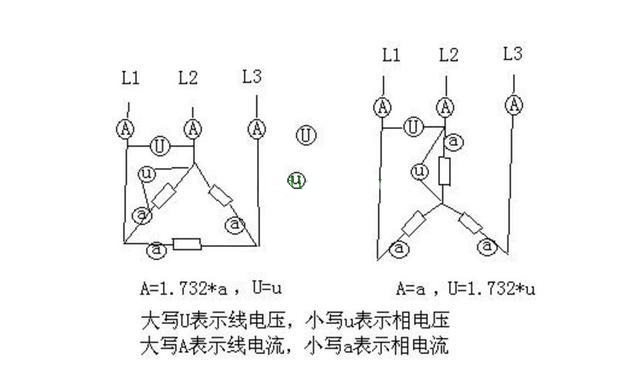

三相四線制配電，相電流和線電流的區別，主要看負載的連接方法，如果是星型接法，相電流和線電流相同，線電壓是相電壓的開方3倍。如果負載是三角形接法，那么，線電流是相電流的開方3倍，相電壓和線電壓相同。-電工證辦理費用

在三相交流電中，線電流與相電流的關系要根據負載接法來確定。星型接法中，線電流=相電流；三角形接法中，線電流=根號3倍相電流。

區別：

（1）相電壓：三相線中任一相線與零線的電壓。線電壓：三相線中的線與線的電壓。關系：U相=U線/1.732。

（2）相電流：相線與零線負載的電流。線電流：三相負載的線與線間的電流。關系：I相=P/U相/功率因數，I線=P/1.732/U相/功率因數。

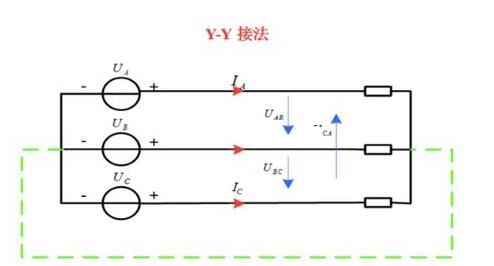

三相發電機星形接法中，三個繞組的末端被連在一起形成公共端——中性線——零線。和三個繞組起端相連接的輸電線形成相線，也叫火線。（火線）與中性線間的電壓就叫相電壓U1。三相電源中流過每相負載的電流為相電流。-電工證辦理費用

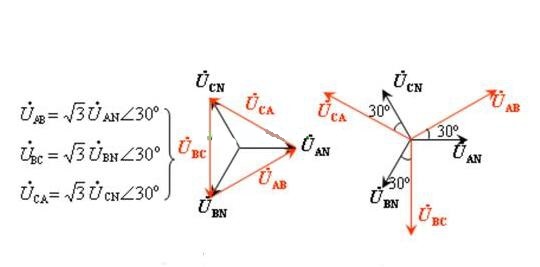

（3）線電壓（Line Voltage）是多相供電系統兩線之間，以三相為例，中A、B、C三相引出線相互之間的電壓，又稱相間電壓。星型連接的線電壓的大小為相電壓的√3 倍。三角形電源的相電壓等于線電壓。-電工證辦理費用
