智通培訓為您詳解ABB緊湊柜IO檢測步驟

      ABB緊湊柜IO檢測步驟你了解嗎？下面跟著智通培訓老師一起來了解下吧。

　　以DSQC652標準IO版為例進行介紹。

　　首先，需創建16個數字輸入信號DI和16個數字輸出DO。為了防止輸出/輸入信號端子存在短接現象，再創建一個GI信號和一個GO信號，地址值都設為“0-15”。

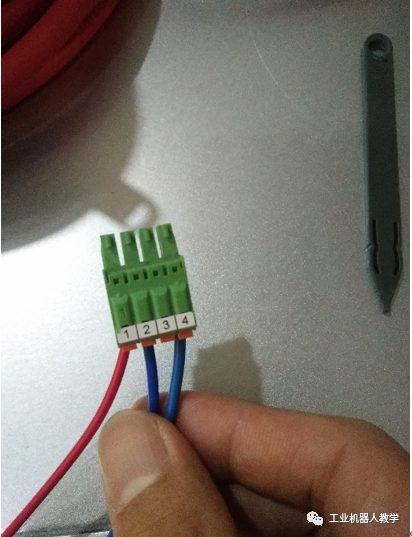

　　ABB緊湊型控制柜中，XS16端子排為控制柜內部電源接口，其中1號和3號端子是24V，2號和4號端子是0V。

　　XS12和XS13是數字輸入信號的端子排，其中9號端子接0V，10號端子未使用，1~8號端子分別對應的是0~7和8~15地址值的數字輸入信號端子。

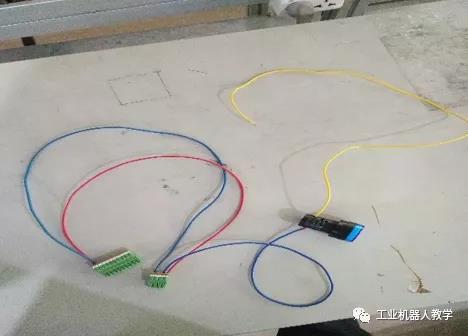

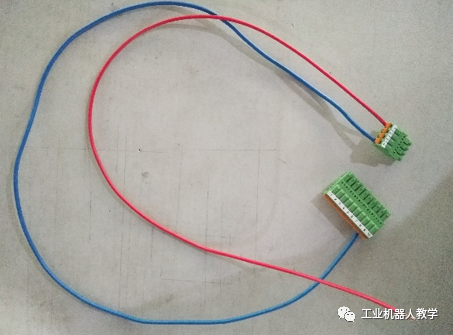

　　對數字輸入信號測試的步驟為：從XS16各接出一條0V和24V的電線，其中0V接入XS12/XS13的9號端子，24V逐一接入1~8號信號端子，查看示教器信號值變化，接通為1，斷開為0，則對應的信號端子是好的。

　　XS14和XS15是數字輸出信號端子排，其中9號端子接0V，10號端子接24V，1~8號端子分別對應的是0~7和8~15地址值的數字輸入信號端子。

　　對數字輸出信號測試步驟為：從XS16接出一條24V和兩條0V電線，其中24V接入XS14/XS15的10號端子，一條0V電線接入9號端子，另一條0V電線接入指示燈一端，用指示燈另一端接出的電線對數字輸出信號逐一進行檢測，燈亮則表示對應的信號端子是好的。

　　當16個數字輸入信號和16個數字輸出信號值都為1時，GI和GO信號值為65535，則表示不存在短接現象。
