? ?智通機器人培訓黃老師最近收到一條留言，說ABB機器人數據類型就好像“一條運動指令引發的血案”，因?yàn)橥耆珱]想到一條簡單的運動指令背后居然隱藏著這么多值得思考的問題，“劇情”撲簌迷離、跌宕起伏。既然如此，那我們就跟著黃老師回到案發現場，探索蛛絲馬跡吧！

首先我們先來解答以下問題：

（**）對于下圖中機器人所示姿態，cfx的值應該是多少？

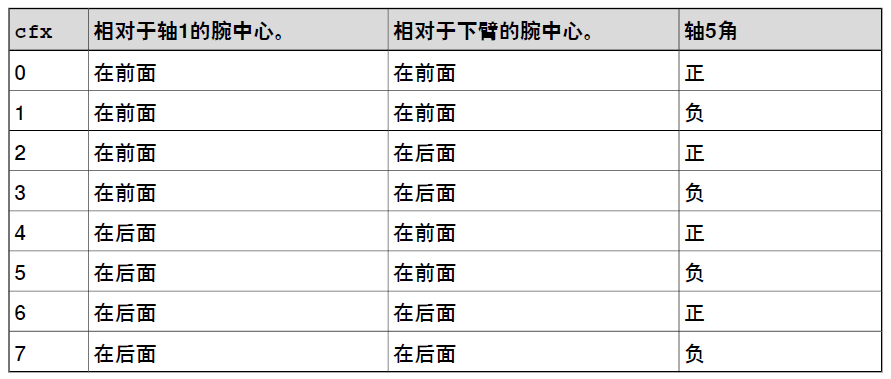

這個問題需要結合關于cfx值的說明的表格來回答。

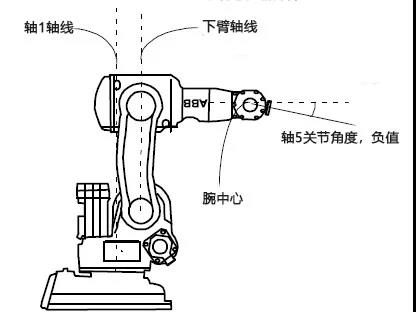

在上圖中，機器人的腕中心，相對于軸1的軸線，是在前方的位置；腕中心相對于下臂軸線，是在前方的位置；而軸5處于負數角度范圍。將機器人腕中心相對位置與表中所述情況對比，可知上圖所示機器人姿態，其cfx值應為1。

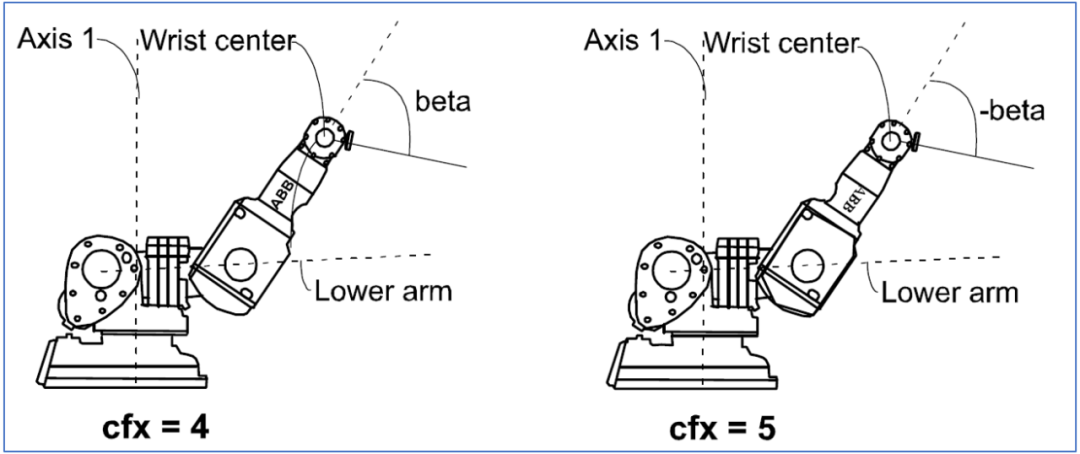

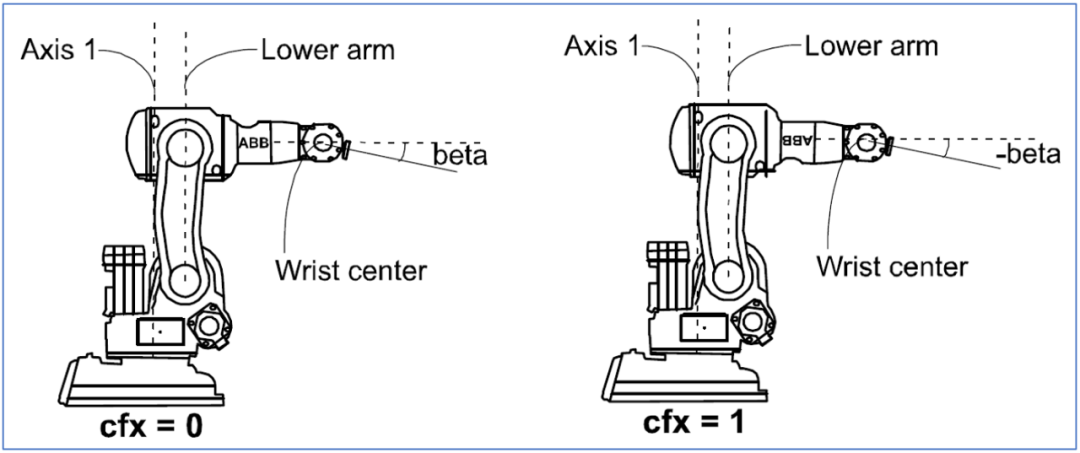

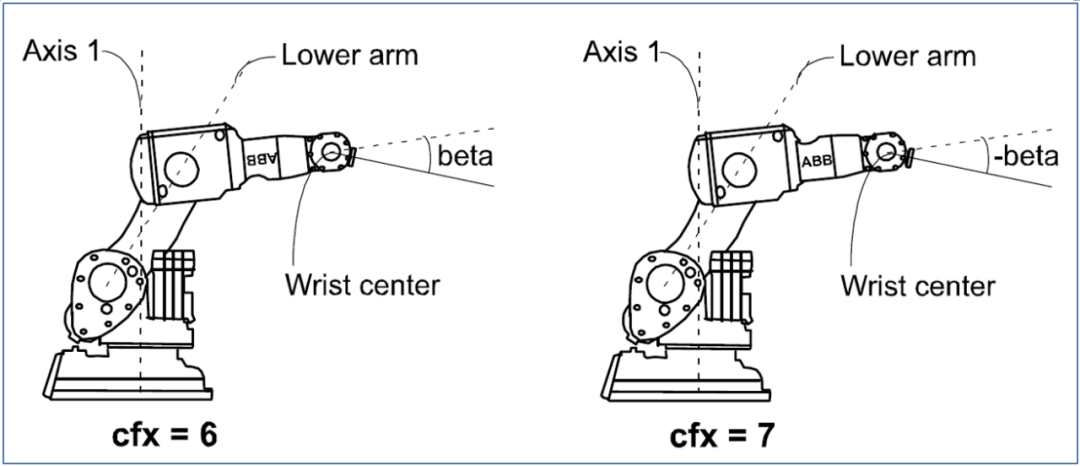

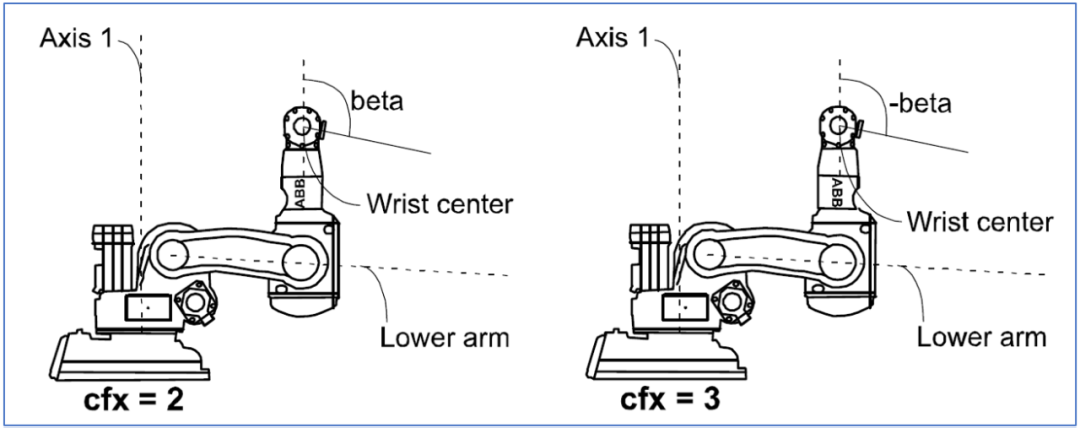

以下給出了cfx為不同值時的機器人姿態示意：

接下來再解答以下問題:

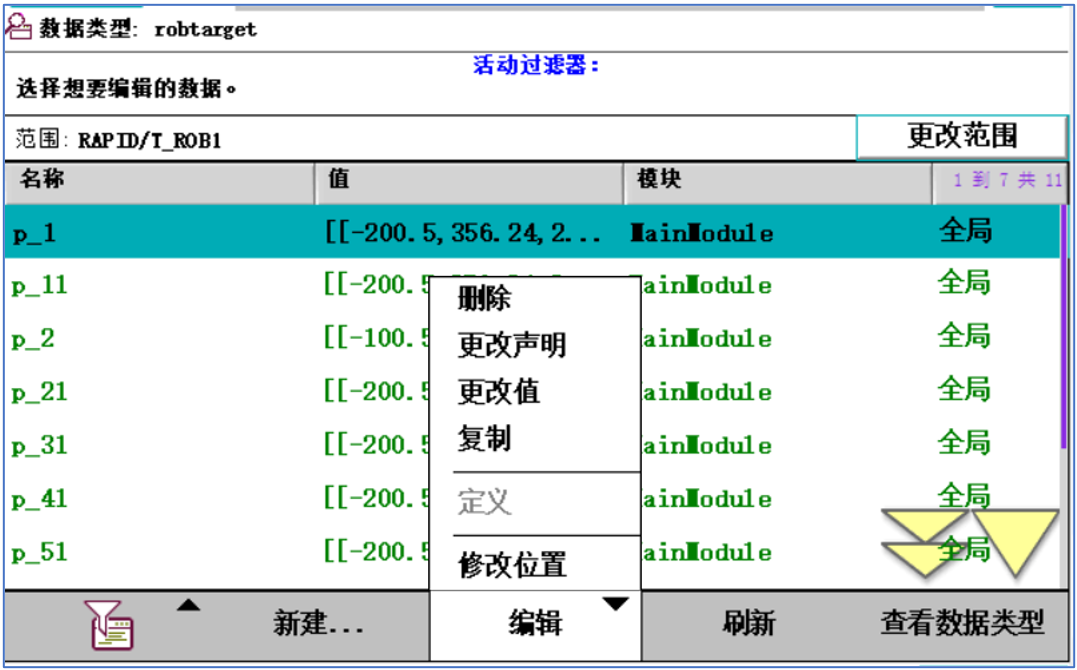

（4）為什么在【程序數據】頁面里對P10進行了【修改位置】操作，執行指令語句時機器人卻無法運動到示教的目標位置呢？

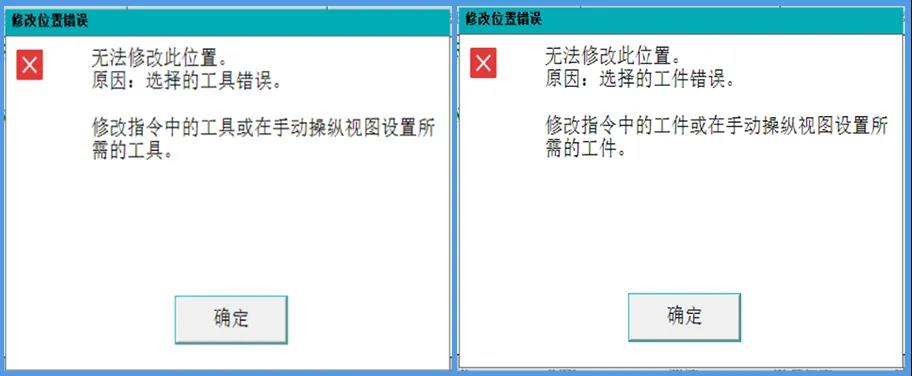

大家都知道，當手動操縱頁面當前所選擇的工具坐標系、工件坐標系與程序編輯器頁面中運動指令語句中所指定的工具坐標系、工件坐標系不完全相同時，是無法在程序編輯器頁面對運動指令的目標點位進行【修改位置】操作的，否則系統會提示下圖所示的的錯誤。

但是當你在程序數據頁面中對位置數據進行【修改位置】操作時則沒有這樣的限制，因?yàn)槌绦驍?shù)據頁面中沒有指定該位置數據的參考坐標系。當你在程序數據頁面中對位置數據進行【修改位置】操作時，實際上是告訴機器人控制系統，重新計算手動操作頁面所選擇的工具的TCP在所選擇的參考工件坐標系下的組件值，并將結果存入位置數據中。計算坐標值、工具姿態時所使用的參考坐標系，與運動指令語句中指定的參考坐標系不一致，往往會導致機器人運動到非你所期望的空間位置上去。

接下來智通培訓黃老師再為您解答如下問題:

（5）位置數據P10是以坐標值的形式來描述目標位置的，那它是以什么坐標系為參考坐標系的呢？

我們知道，robotarget數據類型由：trans、rot、robconf、extax四個組件構成的，它們分別存儲的是笛卡爾空間坐標值、工具姿態、軸配置、外軸位置，并沒有哪一個組件記錄了參考坐標系。所以本題的正確答案是：robotarget型數據P10，其本身并不指定參考坐標系，當對它進行【修改位置】操作時，以手動操作頁面所選擇的工具坐標系和工件坐標系為參考坐標系，當它被放在運動指令語句中作為運動指令的目標點位時，以運動指令所指定工具坐標系工件坐標系為參考坐標系。當運動指令語句中沒有顯式指定工件坐標系時，是默認以wobj0為編程工件坐標系，如果需要指定其它工件坐標系為指令語句的編程坐標系，則需啟用運動指令的[\wobjdata]可選變元。

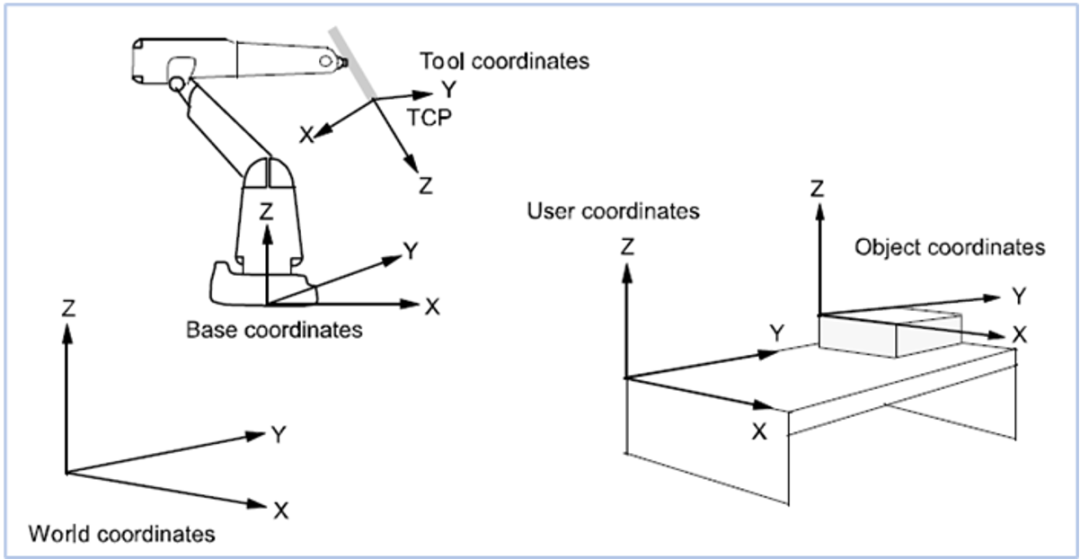

wobj0的數據類型是wobjdata（工件數據），它由robhold、ufprog、ufmec、uframe、oframe共5個組件構成，其各個組件的作用如下：

（1）robhold組件? 表明機器人工作時工件是否是被機器人末端所夾持，true值表示機器人夾持工件，false值表示機器人夾持工具。

（2）ufprog組件? 表明該工件坐標系是否會隨著其它聯動機械單元而移動，true值表示該工件坐標系將不會伴隨其它機械單元聯動，false值表示該工件坐標系將會伴隨其它機械單元聯動。

（3）ufmec組件? 當ufprog組件值為true時，該組件值不起作用；當ufprog組件值為falses時，該組件值指明工件坐標系將伴隨聯動的機械單元的名稱。

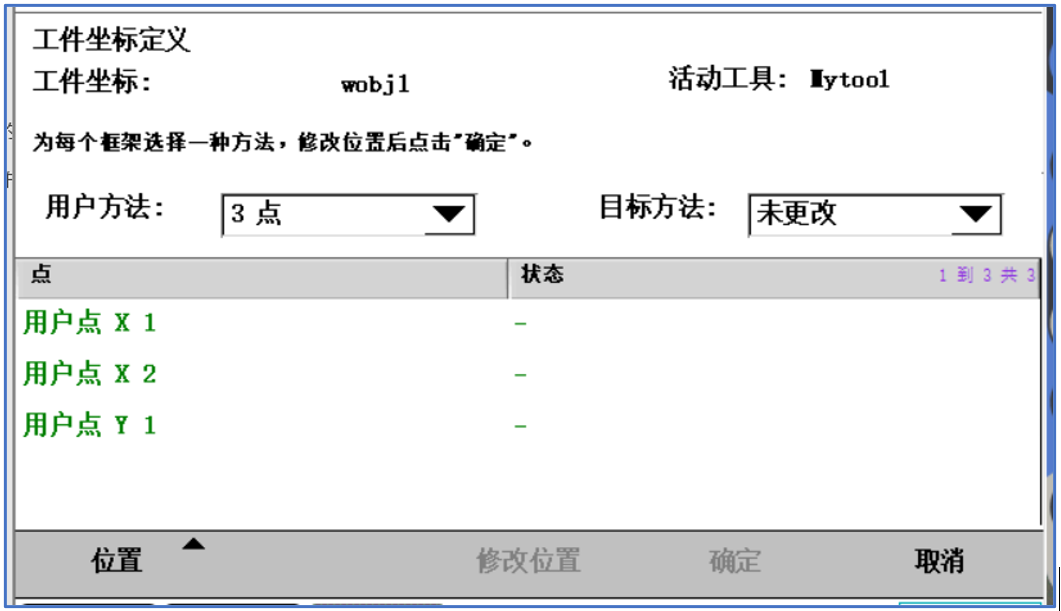

（4）uframe組件? ABB機器人的工件坐標系其實是由用戶坐標系和目標坐標系耦合之后的結果，uframe組件記錄了用戶坐標與wobjo坐標系的相對位置關系。使用目標方法定義工件坐標系時，該組件的值將會被重新計算。

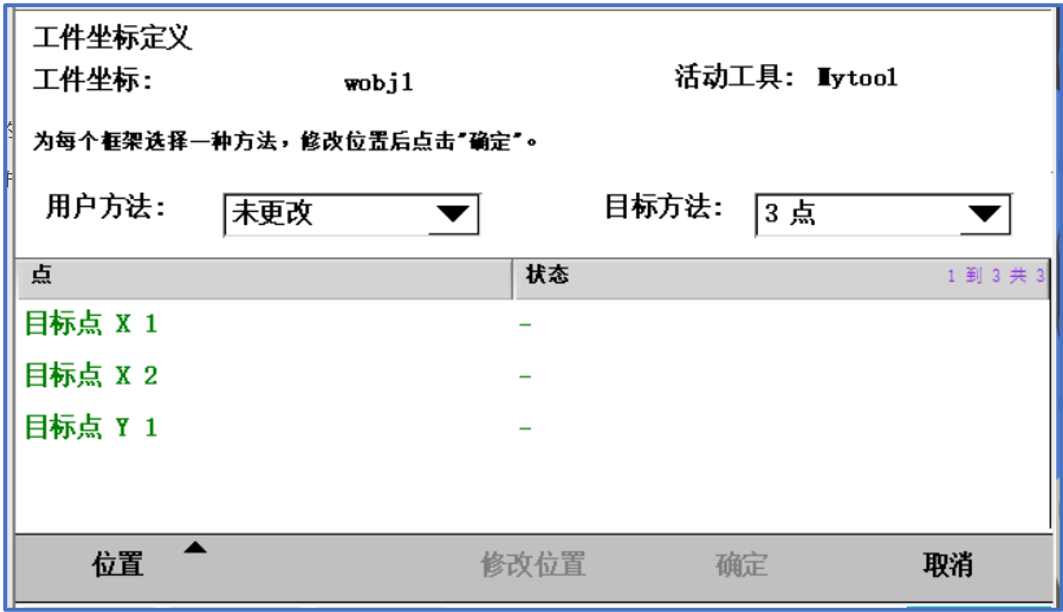

（5）oframe組件 ABB機器人的工件坐標系其實是由用戶坐標系和目標坐標系耦合之后的結果，uframe組件記錄了目標坐標系與用戶坐標系的相對位置關系。使用目標方法定義工件坐標系時，該組件的值將會被重新計算。

最后解答下面的問題:

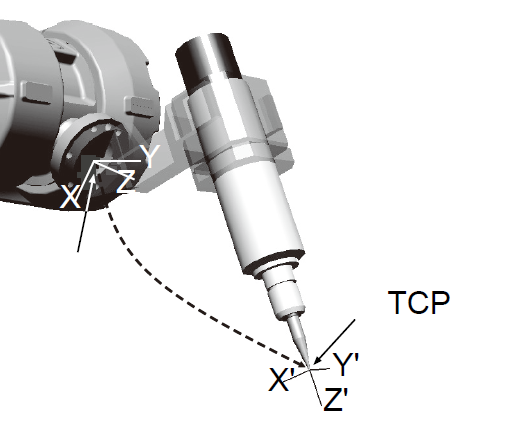

在指令語句中tool0，一方面是提供了目標點位的工具參考坐標系，讓運動指令語句中位置數據的參考坐標系明確；另一方面是向機器人控制系統提供了工具的重量、重心、慣性矩等物理屬性，讓機器人控制系統能夠精確的計算機器人伺服電機的工作電流和需要輸出的力矩。

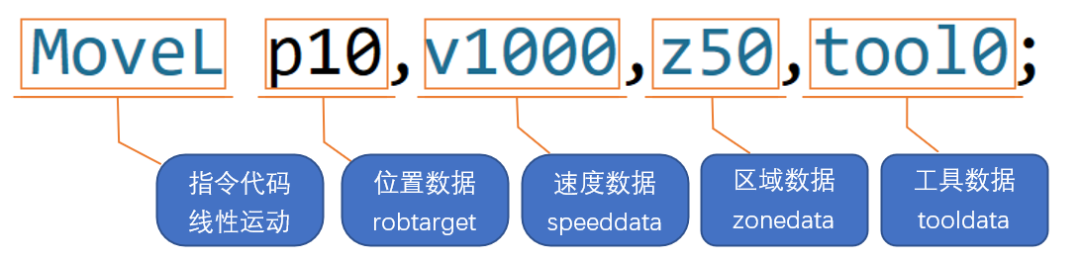

我們假設運動指令語句中的P10的聲明語句如下所示，并以此來說明tooldata在運動指令語句中的作用。

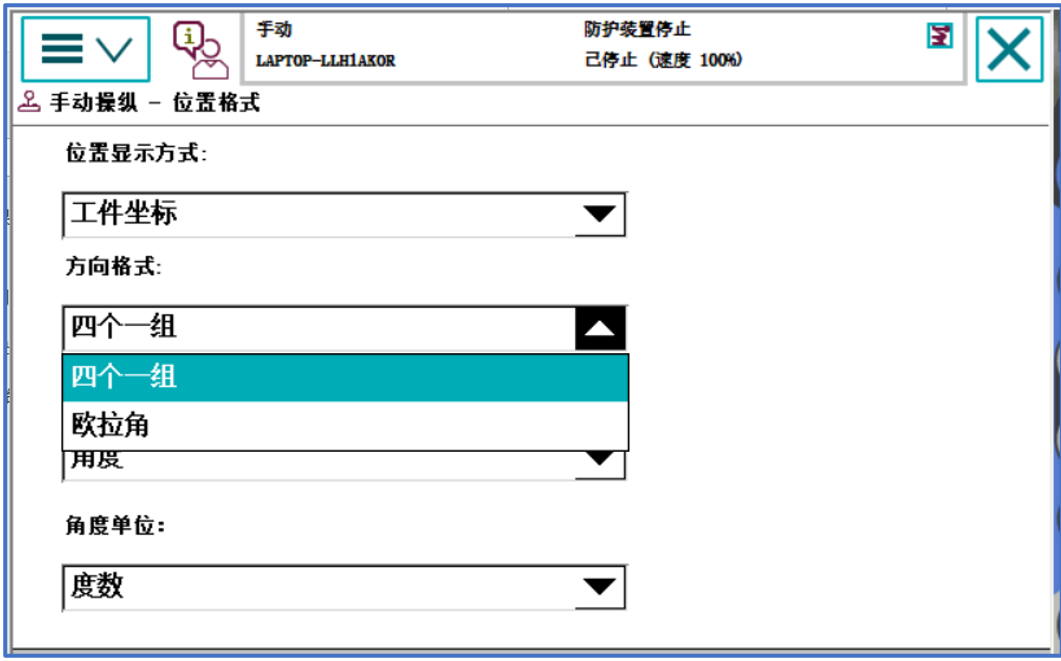

運動指令語句中的tool0，表明P10聲明語句中的笛卡爾坐標值[500,0,800]描述的是執行完成該運動指令時，工具tool0的tcp在參考工件坐標系下的空間坐標值；也表明P10聲明語句中四元數[1,0,0,0]描述的是完成運動指令時tool0工具坐標系的軸方位。四元素用于描述坐標系的姿態，不易直觀感受到一組四元數值表達了怎樣的姿態，可以通過RAPID編程語言所提供的EulerZYX函數將四元數轉變?yōu)闅W拉角旋轉角度，在示教器手動操縱頁面也可以選擇以何種方式來顯示工具坐標系的姿態。

tool0的數據類型是tooldata（工具數據），它由robhold、tframe、tload共3個組件構成，其各個組件的作用如下：

（1）robhold組件? 表明機器人工作時工具是否被機器人末端所夾持，ture值表示機器人夾持工具，false值表示機器人不夾持工具。

（2）tframe組件? 記錄該工具的工件坐標系屬性，表明了該工具坐標系與tool0的相對位置關系。

（3）tload組件? ?記錄該工具的重量、重心位置，力矩慣性矩軸方位以及圍繞力矩慣性軸的慣性矩。
